Kartenprojektionen vergleichen
Behrmann vs. Pattersons Zylinderentwurf
Behrmann | Pattersons Zylinderentwurf | |
---|---|---|
Urheber | Walter Behrmann (1910) | Tom Patterson, Bojan Savric, Bernhard Jenny (2014) |
Gruppe | Zylinder | Zylinder |
Eigenschaft | Flächentreu | Vermittelnd |
Andere Namen | — | — |
Anm.Anmerkungen | — | Pattersons Zylinderentwurf sucht einen Mittelweg zwischen der Überhöhung polnaher Gebiete und der korrekten Darstellung von den Formen der Kontinente. Vorgestellt im Artikel Introducing the Patterson Cylindrical Projection auf cartographicperspectives.org. Hier auf kartenprojektionen.de gibt es auch einen Artikel über Pattersons Zylinderentwurf. Hinweis: Bis Ende 2019 wurde hier eine falsche Darstellung der Patterson-Projektion gezeigt (das Seitenverhältnis war nicht korrekt). Die aktuelle Grafik ist korrekt. Siehe Blogpost. |
Empfohlene Vergleiche | Hufnagel 12 | Miller Rektangular, rechteckig (28°) Rektangular, rechteckig (35,6°) |

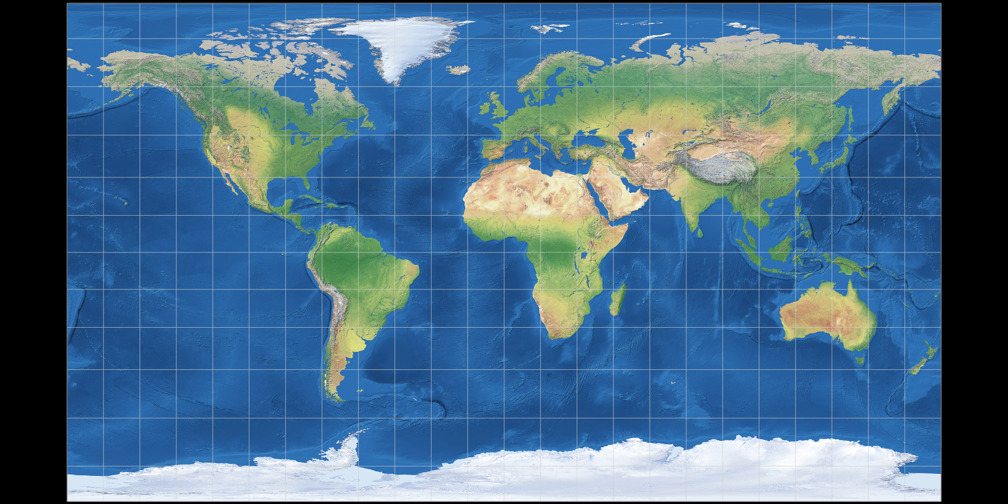

1. Vergleich: Physische Karte
2. Vergleich: Politische Karte
Behrmann
![Behrmann](/img/political/behrmann.png)
Pattersons Zylinderentwurf
![Pattersons Zylinderentwurf](/img/political/patterson-cylindrical-projection.png)
3. Vergleich: Umrisskarte
![Behrmann Umrisskarte](/img/rot/behrmann.png)
![Pattersons Zylinderentwurf Umrisskarte](/img/gruen/patterson-cylindrical-projection.png)

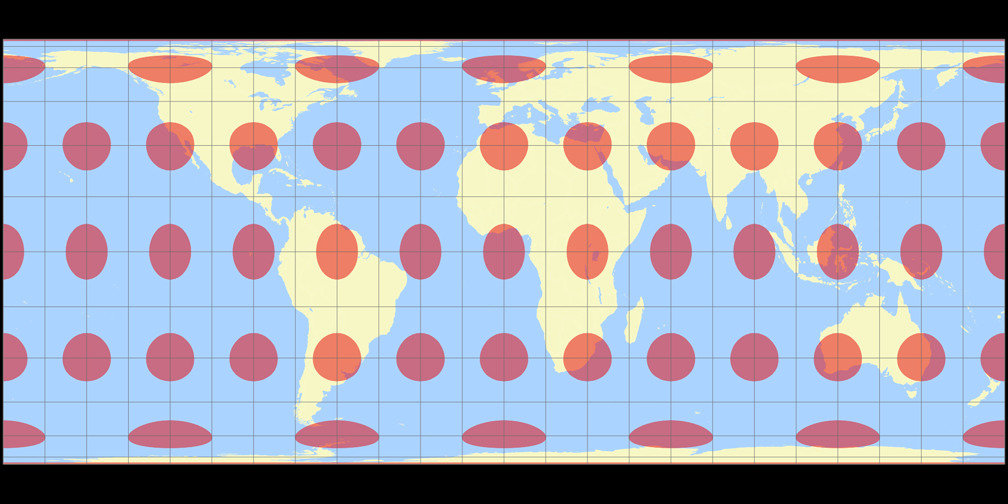

4. Vergleich: Tissotsche Indikatrix, 30°
Behrmann
![Behrmann Tissotsche Indikatrix](/img/tissot-30/behrmann.jpg)
Pattersons Zylinderentwurf
![Pattersons Zylinderentwurf Tissotsche Indikatrix](/img/tissot-30/patterson-cylindrical-projection.jpg)
Behrmann Tissotsche Indikatrix c Tobias Jung
Pattersons Zylinderentwurf Tissotsche Indikatrix c Tobias Jung
