Kartenprojektionen vergleichen

Pattersons Zylinderentwurf vs. Rektangular, rechteckig (35,6°)

Wähle die gewünschten Kartennetzentwürfe:

Netzentwurf 1:

Netzentwurf 2:

Vergleichsmodus:    [ Info ]



  Pattersons Zylinderentwurf Rektangular, rechteckig (35,6°)
Urheber Tom Patterson, Bojan Savric, Bernhard Jenny (2014) Marinus of Tyre (ca. 100 n.Chr.)
Gruppe Zylinder Zylinder
Eigenschaft Vermittelnd Längentreu
Andere Namen
  • Rechteckige Plattkarte
Anm.Anmerkungen Pattersons Zylinderentwurf sucht einen Mittelweg zwischen der Überhöhung polnaher Gebiete und der korrekten Darstellung von den Formen der Kontinente.

Vorgestellt im Artikel Introducing the Patterson Cylindrical Projection auf cartographicperspectives.org.

Hier auf kartenprojektionen.de gibt es auch einen Artikel über Pattersons Zylinderentwurf.

Hinweis: Bis Ende 2019 wurde hier eine falsche Darstellung der Patterson-Projektion gezeigt (das Seitenverhältnis war nicht korrekt). Die aktuelle Grafik ist korrekt.
Siehe Blogpost.
Hier: 35,6° (= 35° 36′) Nord/Süd als Schnittparallele. Werte in dieser Größenordnung füllen die zur Verfügung stehende Fläche auf einem Blatt der ISO-216 A-Serie (A3, A4 usw.) sehr gut aus, lassen gleichzeitig aber noch genug Platz für eine Legende ober- oder unterhalb der Karte.
Empfohlene Vergleiche Miller
Rektangular, rechteckig (28°)
Rektangular, rechteckig (35,6°)
Gall Isographisch
Patterson
Diese Paarung gehört zur Liste der empfohlenen Vergleiche – aber warum?
Um den Kompromiss, der im Patterson-Entwurf ausbalanciert wurde, deutlich aufzuzeigen.

1. Vergleich: Physische Karte

Pattersons Zylinderentwurf
Pattersons Zylinderentwurf

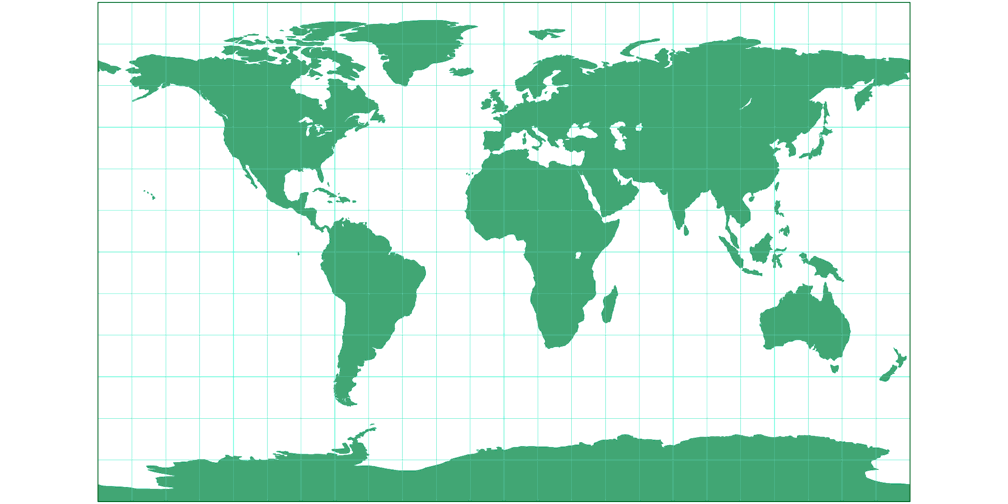

Rektangular, rechteckig (35,6°)
Rektangular, rechteckig (35,6°)

2. Vergleich: Politische Karte

Pattersons Zylinderentwurf
Pattersons Zylinderentwurf
Rektangular, rechteckig (35,6°)
Rektangular, rechteckig (35,6°)

3. Vergleich: Umrisskarte

Klick auf den Namen blendet die Grafik ein und aus
Graue Flächen: Überlagerung der Entwürfe
Pattersons Zylinderentwurf Umrisskarte
Rektangular, rechteckig (35,6°) Umrisskarte

4. Vergleich: Tissotsche Indikatrix, 30°

Pattersons Zylinderentwurf
Pattersons Zylinderentwurf Tissotsche Indikatrix
Rektangular, rechteckig (35,6°)
Rektangular, rechteckig (35,6°) Tissotsche Indikatrix
